Неподвижная опора 530 мм, щит 900х40 мм в ППУ ОЦ изоляции ГОСТ 30732–2020

Применение

При строительстве или реконструкции теплосети неподвижную опору устанавливают там, где проектом предусмотрено закрепление трубопровода. Через щит усилия от стальной трубы передаются на опорную конструкцию. Расположение узла согласуют с соседними закреплениями и участками температурной компенсации, чтобы вся линия работала по расчётной схеме. Условия работы опоры проверяют с учётом основания. Используйте каталог неподвижных опор ППУ ОЦ, чтобы сопоставить варианты с проектной схемой. Оцинкованную оболочку выбирают для надземной прокладки, проходных каналов и тоннелей по проекту.

Конструкция и изоляция

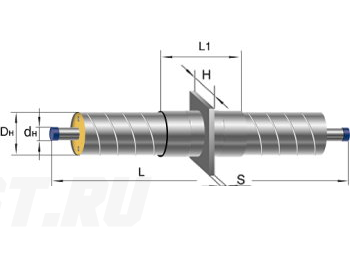

В конструкции соединены трубный элемент из стали 20, стальной щит и теплоизоляция с защитной оболочкой. Наружный диаметр трубы — 530 мм, стенка — 7 мм; высота щита — 900 мм, его толщина — 40 мм. ППУ снижает теплопотери на изолированной части, а оцинкованная оболочка защищает теплоизоляционный слой снаружи. Тип изоляции — 1. Труба, щит и оболочка выполняют разные функции, поэтому их размеры сверяют отдельно. При подготовке к монтажу осматривают наружный металл и цинковое покрытие.

Подбор и заказ

В заявку включите диаметр и толщину стенки стальной трубы, размеры щита и количество изделий. Передайте в «Полихимпласт» рабочий чертёж опорного узла и спецификацию с требованиями к исполнению. Нагрузки и конструкцию основания проверяют по проектному расчёту. На этой основе согласуйте производство и цену нужного количества опор. Уточните комплектацию опоры и согласуйте включение бетонной части основания в поставку. Для комплектации участка изучите подробнее, какие трубы ППУ ОЦ подходят по присоединениям. Условия поставки обсудите по заявке.
